架線の修理

お正月モードも終わり、当ブログも平常運転。地味な情景工作ネタです。(^^;;;

KATO・京急2100形の動画祭りと洒落込もうと思ったところ、架線の破損を発見しました。
ボロい情景で動画を撮るのも気が引けますので、破損した架線を直すプチ工作をしてみます。
架線ですが、最近こちらの方こちらの方も熱心に作成され、密かなブームを呼んでいます?!

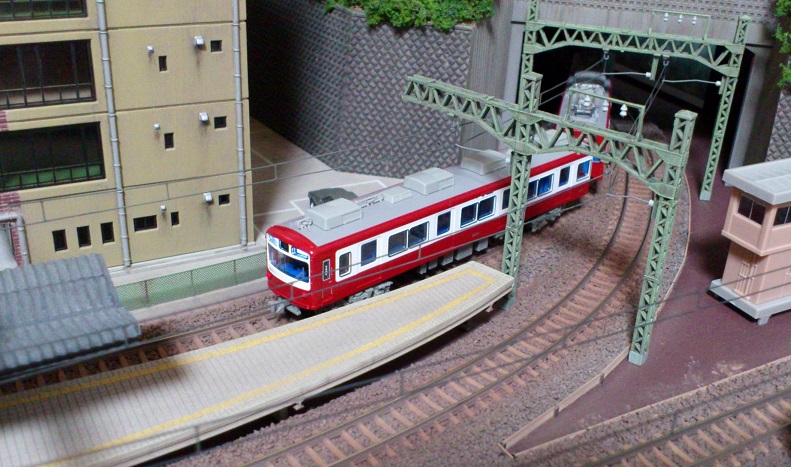

[レイアウト右手カーブ区間の架線を直す]


実は、最近のブログ画像、この部分の架線がシレっと無かったり...
或いは、目立たないカットで撮ったりと、苦心していました。
重い腰を上げて、ようやく修理した次第です。肩が凝る作業なもんですから。(^^;;;

[アップで一枚]

当レイアウトの架線が、なんでしばしば壊れるかと言いますと...
展示会での設営風景などをご覧いただいた各位はご存じかと思いますが、架線が脱着式。

架線の碍子部・振れ止め部のU字形真鍮線(フック)に引っ掛けて固定しています。
線路磨きなどの際に外すこともしばしば。
メンテナンスに便利ではありますが、強度的には完全固定でないので壊れ易くもあるのです。(^^;;

[作成の図]

先ほどの説明通り、上下のフックで引っ張って固定しますから、
材料となる洋白線は、なるべく継ぎ目が少ない方が強度的にベターです。
長い洋白線から、なくべく一本の線で、曲げて(カットを減らして)強度を高めます。

パターン1としては、架線の外周を"ロ"形に組むパターンです。
はんだ付け用の耐熱ベーク板の上で、"ロ"形に曲げた洋白線をテープで仮固定。
細切れにカットしたハンガーと、"ロ"形の接合部をはんだ付けします。

[接合部のアップ]

ハンダは、交点にほんの一滴垂らす感じで留めています。

[作成パターン2]


こちらは、吊り架線を長めにして、はみ出しを後からカットするパターンです。

[破損した3パーツが完成しました]

[着色後]

着色ですが・・・これまたインチキ・手抜きです。
油性マッキーでサラっと塗って、ウェザリングマスターのマッドを擦ってこげ茶にしています。

塗料を吹いても脱着で剥げてしまうので...押入本線はお手軽なこのパターンにしています。
ただ、最近は、お気に入りのいさみや製カラープライマーが金属に食い付きが良いので、
これの黒で塗っても良いかなと思い始めています。

[最後に、架線付の情景を一枚]

ダミーではありますが、架線付は当レイアウトのアピールポイント。
水野良太郎さんではありませんが、やっぱり、電車・電機には架線が似合うように思います。

さて・・・
次回は、架線も直ったことですし、久しぶりのユーチューバーと洒落込もうかと思います。
KATO・2100形祭りの走行編と、押入線の夜景がテーマかなぁ...

小ネタで失礼しました。
お粗末。<(_ _)>

[おまけ・押入線メイキング動画]

- - - - -

ブログリンクに参加しています♪
良い記事だと思われましたら、ポチっとしていただけると、工作気力がアップします。

にほんブログ村 鉄道模型へor にほんブログ村 レイアウト製作へブログ村:鉄道模型・レイアウト製作

鉄道コムへ鉄道コム:鉄道模型・京浜急行


スポンサーサイト
  1. 2016/01/06(水) 00:04:22|
  2. 架線
  3. | トラックバック:0
  4. | コメント:4

架線工事(完成記念動画♪)

長かった架線工事が終わりましたので、記念の動画です♪

相変わらずスマホでちょいちょいっと撮影。
画質がイマイチなのはご容赦を。

# 今回初めて、動画編集に挑戦してみました。(^^;;;
# まだまだイマイチね・・・


毎度地味~なネタですみません。
次回くらいからは、新ネタ考えないとね~

お粗末。<(_ _)>

- - - - -

ブログリンクに参加しています♪
良い記事だと思われましたら、ポチっとしていただけると嬉しいです。
工作気力がアップします。

にほんブログ村 鉄道ブログ 鉄道模型 レイアウト製作へブログ村:メインのリンクです(鉄道模型レイアウト製作)

鉄道コムへ鉄道コム:サブのリンクです(笑)(鉄道模型・京浜急行)

鉄道模型 ブログランキング:スーパーサブです(^^;;


スポンサーサイト
  1. 2013/07/09(火) 00:07:48|
  2. 架線
  3. | トラックバック:0
  4. | コメント:6

架線工事(その17:架線、一先ず完成)

なかなか100点の仕上がりには及びませんが、一先ず、長かった架線工事は、その17で完成です♪

[架線張りが終わった、押入中央駅]

 ~ ~ ~

架線、塗料の厚みで太くなるのを避けたいと思い、
通常のプラ塗料による塗装で無い方法を試したいと思っていました。

久しぶりに取り出したのは・・・、エコーモデルで数年前に購入した、
マイクロエンジニアリングカンパニー社製「レールウェザリングソリューション」です。

所謂、真鍮の黒染め液と同じようなもの?だと思うのですが、
科学変化(表面を腐食させる)で、金属表面を濃い茶色に染める液体です。

当鉄道では、フレキシブルレールを茶色くする際に採用済です。
均一に濃い色に染めるのは、私は経験不足で上手くいかないのですが、
塗料と違って剥げることがまずないので、下処理として染めることにします。

結果は・・・

[染めたり拭いたり、試行錯誤]

ガーン、やっぱ、ステンレスって染まらないのね。淡い期待失敗。(^^;;
自作の洋白製架線は染まりましたが、
銀河のステンレスエッチング架線は染まりませんでした。
洋白架線も、染まったとは言っても均一に濃い色にはなりませんでした。

となると、次の手が必要です。
油性サインペンでの着色です。マッキーの黒を用いてみました。
(GREEN CARさんにも、コメントでアイデアをいただきました。)

結果は・・・
塗膜の薄さ、手軽さが評価できます。
ただ、
ちょっと不自然に黒過ぎる様な(黒いペンだから当たり前かっ)、そして、塗面が均一ではありません。

仕方ない...次の矢として、エナメルを薄めて、架線をウォッシング。ニュアンスを変えてみます。
んー。でも、まだなんか物足りない。
仕方なく、最後に、タミヤのウェザリングセット(パステル)で擦ってみると、まずまず許容範囲になりました。

色味としては、
チャコールグレー調になったようです。
レールウェザリング・・・液は、腐食させる効果があるせいか、半田付けが弱って何箇所か外れたり、
塗ってから、仕上げて取り付けるまでが一苦労。(^^;;

悪戦苦闘、
満点には程遠い出来ですが、一通り架線の設置が完了です。

[架線設置後の風景をアップで]








架線の色・建て付けについてはまだまだ改良の余地が有りそうですから、
手直しすることもあるかもしれませんが、まだ、やらねばならぬ事が沢山有る、当押入線。
一先ず、これで架線工事は完成とし、一区切りとしたいと思います。

仕上がりは・・・
見れば見るほど、改良点が目につきますが、痘痕も笑窪?
出来が悪くても我が子はなんとやら・・・と同様、
架線の下を走る京急電車の光景は、良い眺めだと思っています。

次回からは、
また、久しぶりに、ベニヤ平原(空き地)を埋める活動に戻ることにいたしましょう。

ではでは~ (^-^)/~~~~~

- - - - -
