留置線周囲の整備(その6:線路際のトラフなど)

明日は出勤日ですが、連休気分で悪あがき。
留置線の工作を少々続けていました。

今回は、留置線横(レイアウト右部)の線路際の処理です。

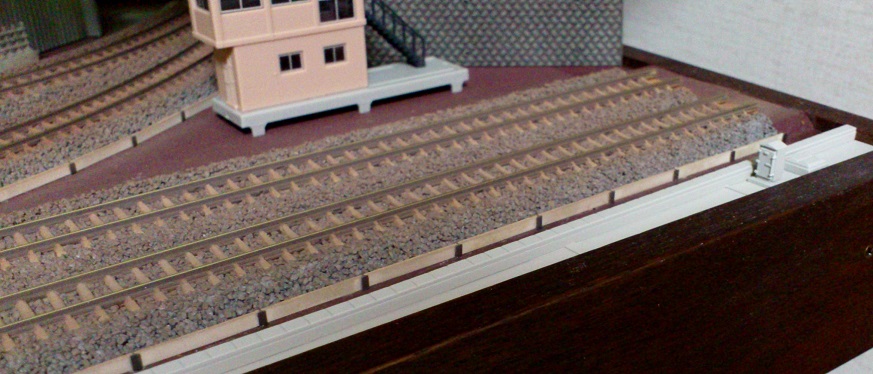

[トラフを設置して線路際が地味に前進♪]

先日、タイル歩道と柵を仮設置して...雰囲気イマイチでボツにしたのは記憶に新しいところ。
⇒ 記事はこちら

トラフなどを設置してはどう?というコメントをいただき、採用!と相成りました。

当線、トラフ設置時は、プラストラクトのチャンネルとKATOの側溝の組み合わせが標準仕様です。
# 元々は、どなたかのブログ記事でアイデアを読ませていただき、真似したものです。

KATOの側溝って、チャンネルに上手く嵌るんです。

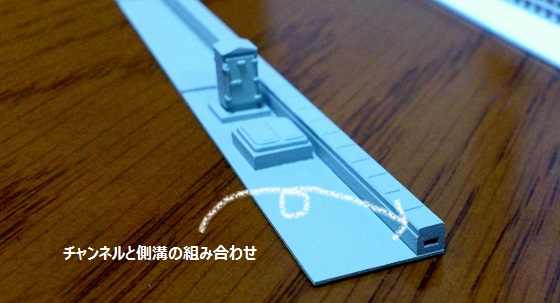

[トラフ断面の画]

でもって、これまたいつものパターンで、ベースはブロック構成(部分的に作って、後でレイアウトボードに乗せる)にするため、地面スペースに合わせて切り出したプラ板のベースにトラフを設置します。

こう言う形状の土地は...ケーキをカットした様なというか、鋭角の先端の処理が難しいですね。
キレイな鋭角に仕上げるのに骨が折れます。(情景工作の本筋とは全然関係無いですね...爆)

アクセサリーとして、グリーンマックス製のキュービクルと、KATO側溝に付属のアクセサリー?などを貼り付け。

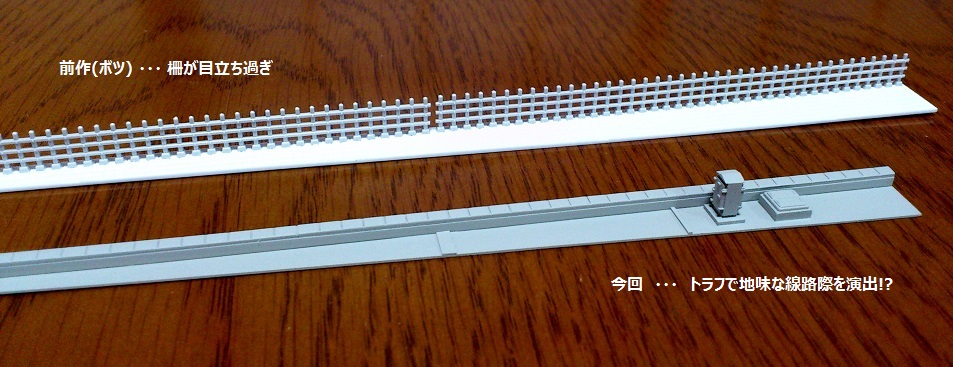

[前回ボツの柵と並べて...]

個人的には、前よりかなり良くなった様な気がします。
当鉄道のアピールポイント、線路際のバラスト留めの邪魔もしないし、地味で良さそうな気がします。

とりあえず、コンクリ風グレー単色(毎度お馴染みタミヤのライトグレー)に塗りましたので、また、ウェザリングで仕上げましょう。

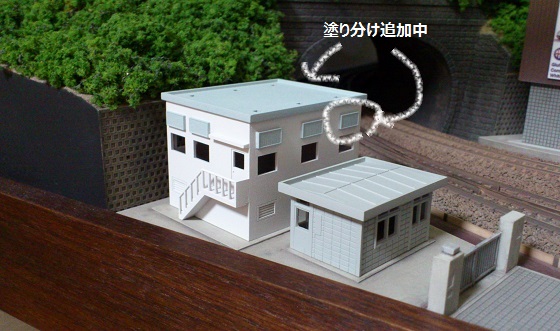

[今日のおまけ工作]

トミックスの変電所改・詰所?ですが、明るいグレー単色だと物足りないので、少し塗り分けてみました。
もう一声、何か必要ですね~
屋根を濃い色で作成・手摺りを銀に塗ってウェザリングするくらいで...なんとかなるかな。

色合いって難しいですね。

をっと、寝なきゃ。お休みなさい。(-_-)ZZZzzz...

- - - - -

ブログリンクに参加しています♪
良い記事だと思われましたら、ポチっとしていただけると嬉しいです。
工作気力がアップします。

にほんブログ村 鉄道ブログ 鉄道模型 レイアウト製作へブログ村:メインのリンクです(鉄道模型レイアウト製作)

鉄道コムへ鉄道コム:最近参加したサブのリンクです(笑)
