架線工事(その1:架線柱の試作)

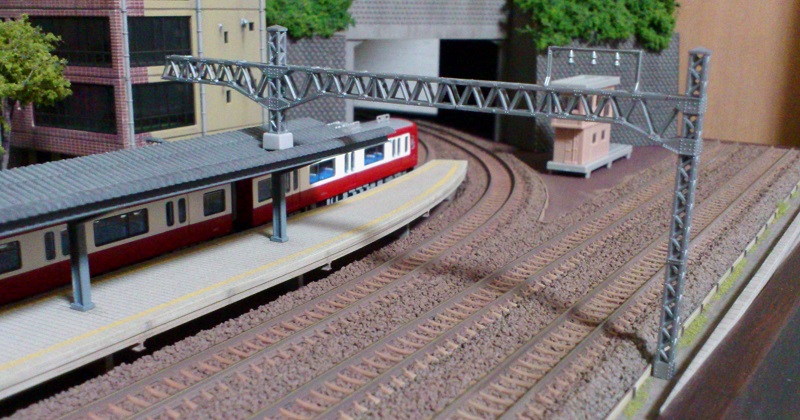

[試作品の架線柱を仮置き...もうちょっと工夫が必要かな]

 ~ ~ ~

留置線周囲の製作。
線路際フェンスの設置まで出来て...
思いの他雰囲気が良く、一人悦に入るここ数日。

でもね。でも、何か物足りない。

何故だろう...
そうです、上空方向がサッパリし過ぎていて、本物感が無いんです。
架線です。(^^;;

と言うことで、
しばらく先送りしようかと思っていた、架線柱・架線の試作をしてみます。

架線柱は、
京急沿線を再現するのに重要なアイテム。
緑色(ウグイス色)の鉄骨架線柱は、沿線らしさを醸し出します。

現状、既製品で手に入り易く、鉄骨がきちんと抜けている製品と言うことで、
KATOの複線ラーメン架線柱を採用。

とりあえず、分解してみると...

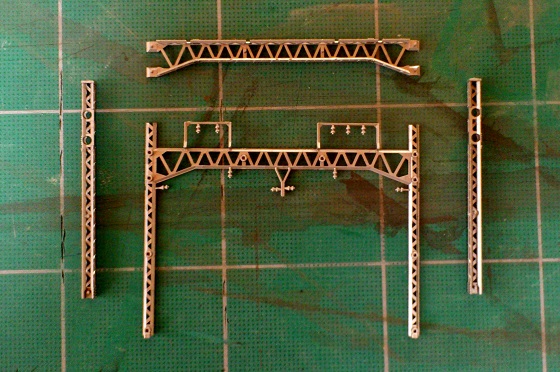

[こんな感じに分解できます]

鉄骨の4面が抜けた表現を実現するために、巧みな部品構成がとられています。

駅・留置線を一跨ぎしないといけないので、長さを延長する必要があります。
接着強度に不安が...
横桁を構成する2つのパーツ(前面・背後面)で切りツナギ位置をずらせば、強度はなんとかなりそうです。

 ~ ~ ~

さて、桁の延長の他に、考えないといけないこと。
架線柱の設置間隔です。

架線。
TMS誌で、水野良太郎さんが「架線が無い線路を電車が走るのはおかしい」と唱えられたことが。
なるほど、と、感心したものです。

ということで、架線を設置したい訳ですが、自作は難しそう。
こんな時に備えて?在庫してある、銀河モデルの架線(Tomix-S280レール用:280mm長)を使ってみようかと思います。

カーブ区間は難しそうなので先送り。
直線区間の架線柱は、こんな間隔でいいかな。

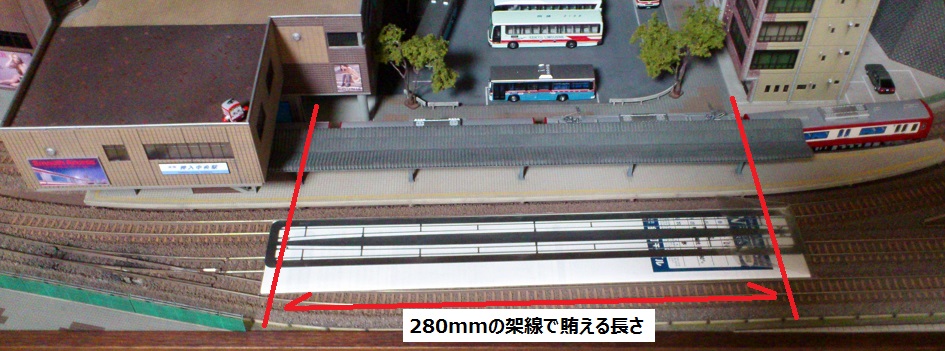

[280mm長の架線を設置する前提で、検討の図]

 ~ ~ ~

ホームの屋根に鉄骨が重なりますね。
ん~
本来なら、ホーム屋根を鉄骨が貫通している方がそれらしい。

でも、今からホームを直すのは面倒なので、それらしく接合部処理をすることにします。

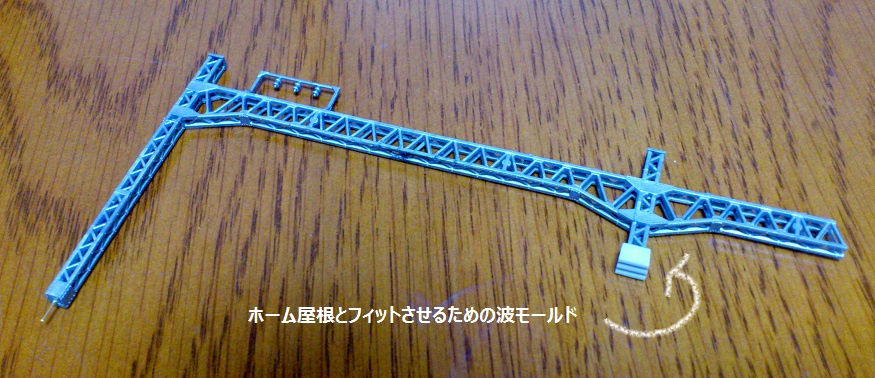

[横桁延長、試作の図]

画像左の縦桁には、地面突き刺し様の真鍮線を植えました。
基本的には、地面との接合はこの真鍮線が担います。

横桁は、架線柱3本分くらい?を使って、適宜目立たない位置で継ぎ接ぎ。(^^;;

画像右の縦桁は、ホーム屋根との接合部に、妙な波波パーツを用意。
これは・・・
ホーム屋根の波板にフィットするための秘策?です。(笑)

・ホーム屋根材を表裏ひっくり返して、
・製品付属の取り付け足と合体

ホーム屋根との取り付け足としてみました。

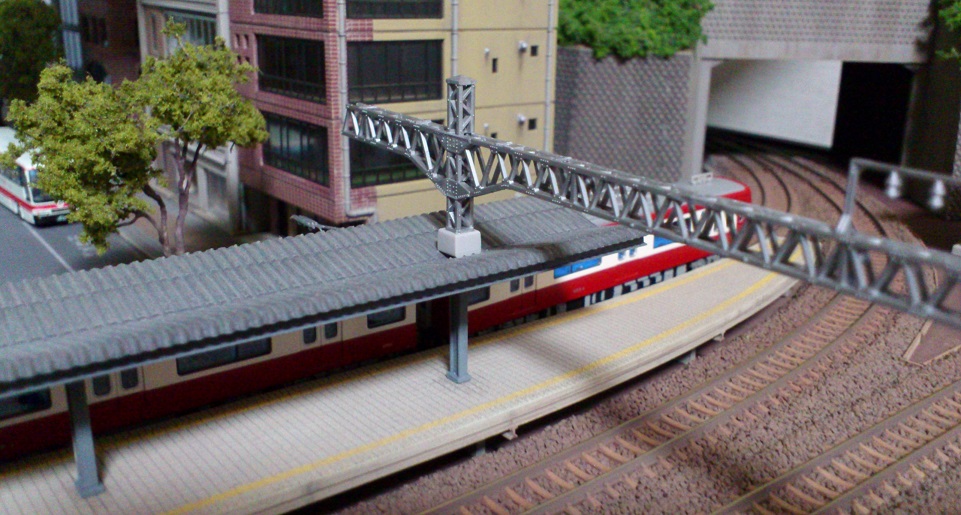

[取付け状態をアップで]

おもちゃっぽい感は拭えませんが、スッキリ感はあるように思います。
どの道、本物と全く同じ構造には出来ないので、ここは、スッキリ感重視で妥協します。

リアル感の演出は...塗装で勝負かな...

 ~ ~ ~

このままだと架線の設置が出来ないので、架線設置用のガイシ・引っ掛けパーツを作成する必要があります。
もう少し試行錯誤が必要な感じです。

この架線柱を一つ作るのに、6本入り製品の5本分を使ってしまいました。(^^;;
作ってる最中に壊れたりして。(爆)
もう1箱、在庫があるけど、足りなそうだなぁ。(^^;;

しばし、試行錯誤・思案が続きそうです。

- - - - -
