架線工事(その3:架線を張ってみる:試行錯誤(^^;;)

昨日のブログ2周年のお祝い気分もソコソコに、架線工事の続きをレポート。
ブログ3周年での開通を目指し、ネジ巻いて行きたいところです♪

とりあえず、メインとなる架線柱3本に、架線取り付けフックの設置までが済みました。
実際に、架線を仮置きしてみましょう。

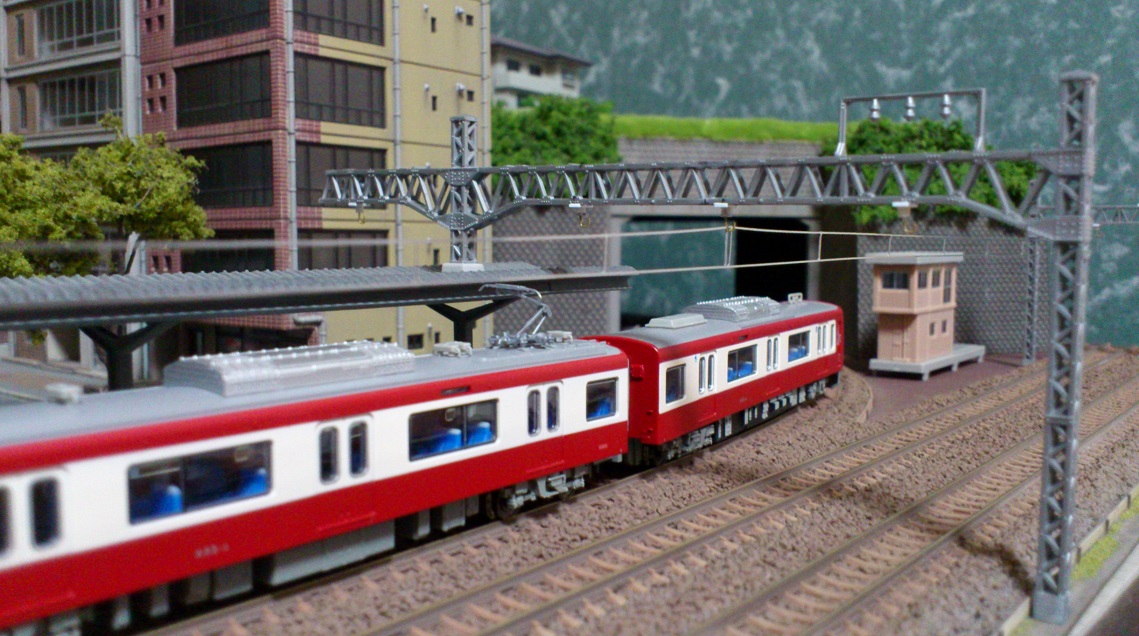

[架線仮置き状況をアップで]

画像でご覧いただけるでしょうか...
銀河架線本来の吊り下げフックモールドは利用せず、架線本体の一番端をそのまま取り付けフックに引っ掛けてぶら下げています。
(日本語が変だなぁ・・・分かりますでしょうか)<(_ _)>

一つのフックに、
手前側の架線・奥側の架線の2つを引っ掛けます。
よって、縦方向の吊線?は、架線柱部分は、2本が短い間隔で連続するわけです。

ちょっと模型的ではありますが、見てみるとそんなに違和感はありません。
(いつもより、画像サイズを大きくしてみました。アップをご覧になりたい方は画像をクリック♪)

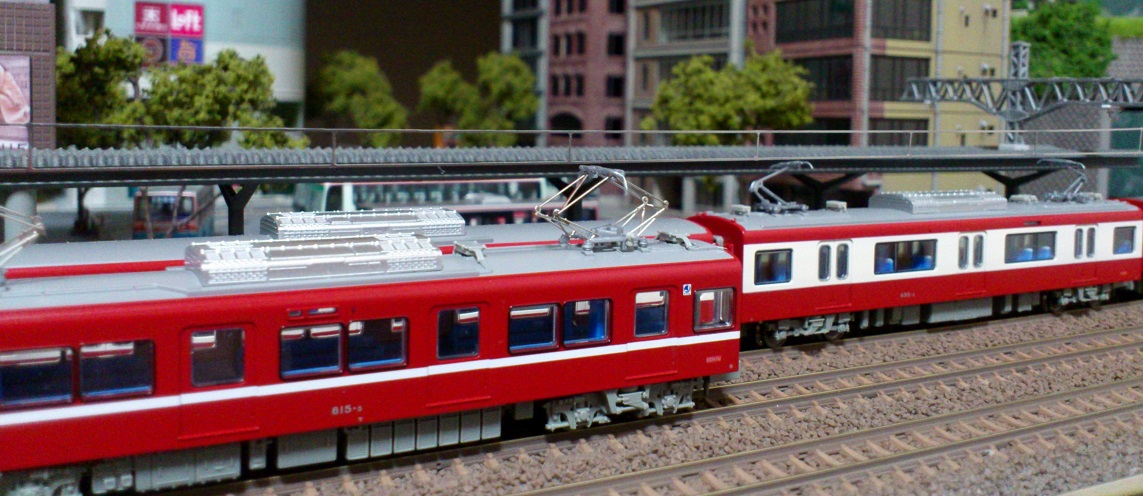

[架線とパンタグラフのクリアランス]

工作誤差や、架線そのもののペラペラ感・歪みを考慮して、
当社最大勢力の、マイクロエース車両のパンタに対して、約2mmのクリアランスとしています。

本来なら、架線集電よろしく、パンタが架線を擦った方が理想的ですが、
そこまでは望むべくもありません。(^^;;
多少、安全を見た隙間としました。

 ~ ~ ~

架線張りのコツとしては、
・架線を引っ張って張る
と言うことです。
弛みがあると、変な方向・明後日の方向を向いてしまいます。

何気に、この「引っ張って張る」と言うのが難しい。
当レイアウトの場合、1つの架線柱に対して、最大で4線の架線を設置します。

4線共に、同じ引っ張り度合いで張るなんて、至難の技。(^^;;
今しばし、試行錯誤が必要な感じです。

それと...
キッチリと架線を組み付けるには、ある程度ガッチリ、周囲の建物や架線柱を固定しないといけない感じです。
部分部分で仕上げている、当鉄道のブロック工法では、
架線は、最終の仕上げ工程で設置すべきかもしれません。

先送りするにせよ、部分的に進めるにせよ、検討には時間が必要そう・・・
道半ばですが、続きはまた次回以降ということで~

半端な内容、お粗末でした。<(_ _)>

- - - - -

ブログリンクに参加しています♪
良い記事だと思われましたら、ポチっとしていただけると嬉しいです。
工作気力がアップします。

にほんブログ村 鉄道ブログ 鉄道模型 レイアウト製作へブログ村:メインのリンクです(鉄道模型レイアウト製作)

鉄道コムへ鉄道コム:最近参加したサブのリンクです(笑)
