架線工事(その6:洋白線での試作成功♪)

ここしばらく、地味な架線ネタを継続しています。(^^;;

先日の投稿で

・銀河モデルの架線は品薄
 => いっそのこと、自作しちゃった方が良いんでない?

と言ったコメントをいただきました。
確かに。そうかも♪
と言うことで、洋白線で試作です。

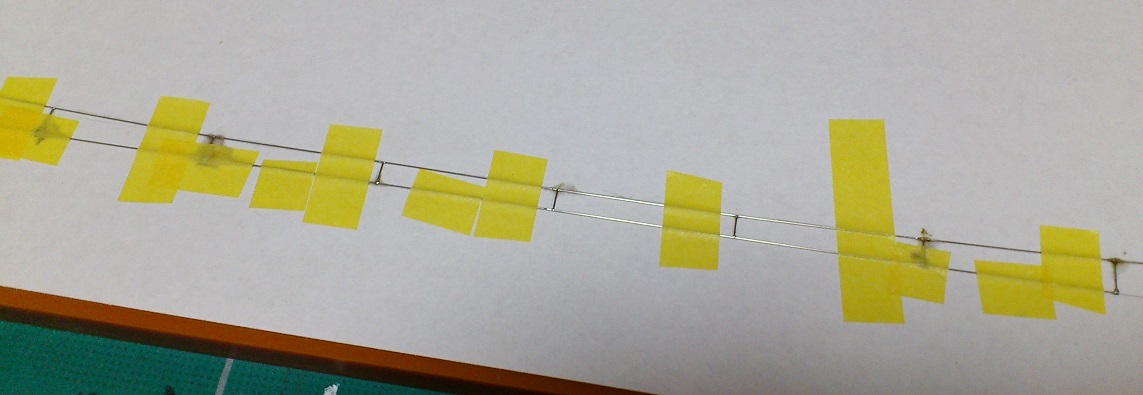

[0.3mm洋白線で、架線を試作]

ブログ上で秀作を投稿されている、こちらこちらの記事を参考に進めます。
# 無断リンクご容赦ください。

私の場合、銀河モデル製架線との併用を考えていますので、
サイズ的には、銀河製の直線架線と、高さ・吊架線スパンなどを合わせます。

合わせると言っても...
台紙(画用紙)に、銀河の架線を置いて、鉛筆で輪郭をなぞっただけ。(^^;;
アバウトだなぁ。
この鉛筆線に沿って、洋白線をテープで仮留めし、ハンダ付け。

ハンダ付け後、キサゲがてら、
はみ出たハンダを削るために表面を240番ペーパーで軽く磨いて...

こうすると、線材の表面が削れて、若干平面的になるので、
エッチング製の銀河架線と、似た感じに近づきます。

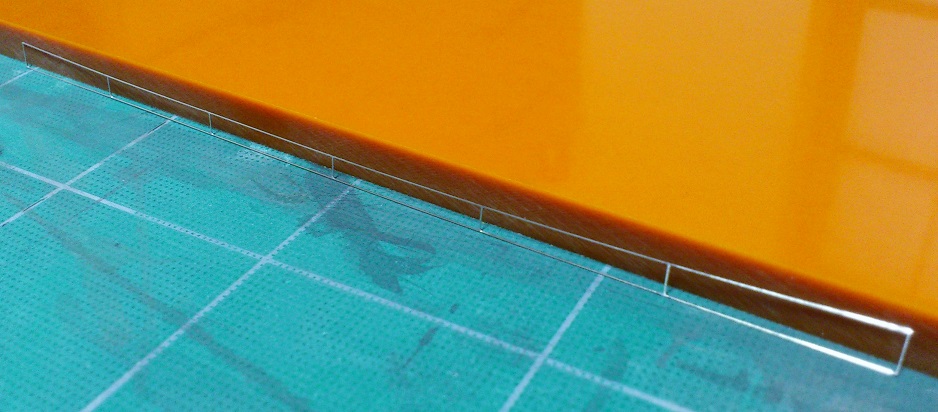

[一先ず、試作品完成]

どんなもんでしょう?
手作業の悲しさ、完全に「ガチ」っとは出来ていませんが、ソコソコ見れるレベルにはなった様な気がします。
材料の入手のし易さなどを考えれば、これも悪く無いかな。
自作品は、慣れたら、もうちょっと仕上がりが安定するかもしれません。

と言うことで、

・長い直線部分:手持ちの銀河直線架線を利用
・カーブ部分 :自由に長さ調整ができる、洋白の自作架線
         + 銀河曲線架線の加工品を利用

の併用にしようかと、思案中です。
もう少し仕上げて、様子を見てみたいですね。

地味なネタにお付き合いありがとうございました。

- - - - -

ブログリンクに参加しています♪
良い記事だと思われましたら、ポチっとしていただけると嬉しいです。
工作気力がアップします。

にほんブログ村 鉄道ブログ 鉄道模型 レイアウト製作へブログ村:メインのリンクです(鉄道模型レイアウト製作)

鉄道コムへ鉄道コム:最近参加したサブのリンクです(笑)

鉄道模型 ブログランキング:スーパーサブです(^^;;
