架線工事(その7:カーブ区間検討)

架線関連の記事、増えて来たのでカテゴリーを独立させました。
長丁場になりつつあります。(^^;;

さて、この土曜は坊主の攻撃であまり捗らず...(^^;;

とは言え、前回の自作架線で軌道にのった当工事、先を進めるといたしましょう。

現在のところ、最大の懸案が「カーブにどうやって架線を張るか?」です。
考えてばかりでも仕方ないので、現物合わせで試してみることにしました。

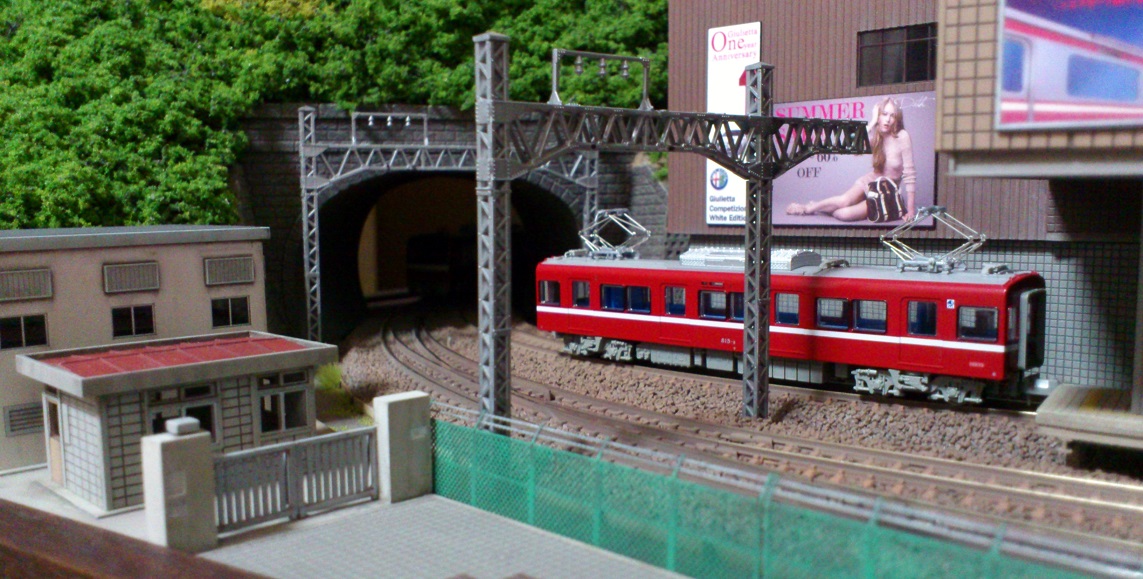

[カーブ区間の架線柱を作成して...]

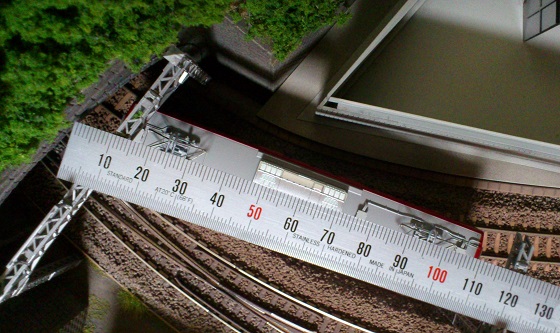

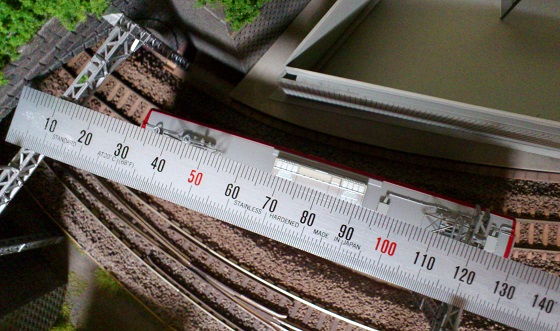

[連続写真風に・・・
 パンタが架線からはみ出ない様に、電車を通過させつつ架線位置を実測]


カーブでのパンタの通過軌道を、
現物合わせで眺めて調整していきます。
カーブの最初(車両の端)とカーブの中(車両の中間)では、かなりパンタ位置がずれます。
最小公倍数的な位置を探って・・・、ほどほどの位置で良しとします。(^^;;

さて、
架線柱の数が揃ったら、とりあえず、京急風の「緑色」に塗って雰囲気を見たいですね。
先は長いなぁ~(^^;;

変化に乏しい内容、ご覧いただきありがとうございました。

- - - - -

ブログリンクに参加しています♪
良い記事だと思われましたら、ポチっとしていただけると嬉しいです。
工作気力がアップします。

にほんブログ村 鉄道ブログ 鉄道模型 レイアウト製作へブログ村:メインのリンクです(鉄道模型レイアウト製作)

鉄道コムへ鉄道コム:最近参加したサブのリンクです(笑)

鉄道模型 ブログランキング:スーパーサブです(^^;;
